[アマチュア無線]NanoVNA-Hを入手

ベクトルネットワークアナライザ、NanoVNA-Hを手に入れたので、うちのワイヤーダイポールアンテナ、W735のSWR値を測定してみました。

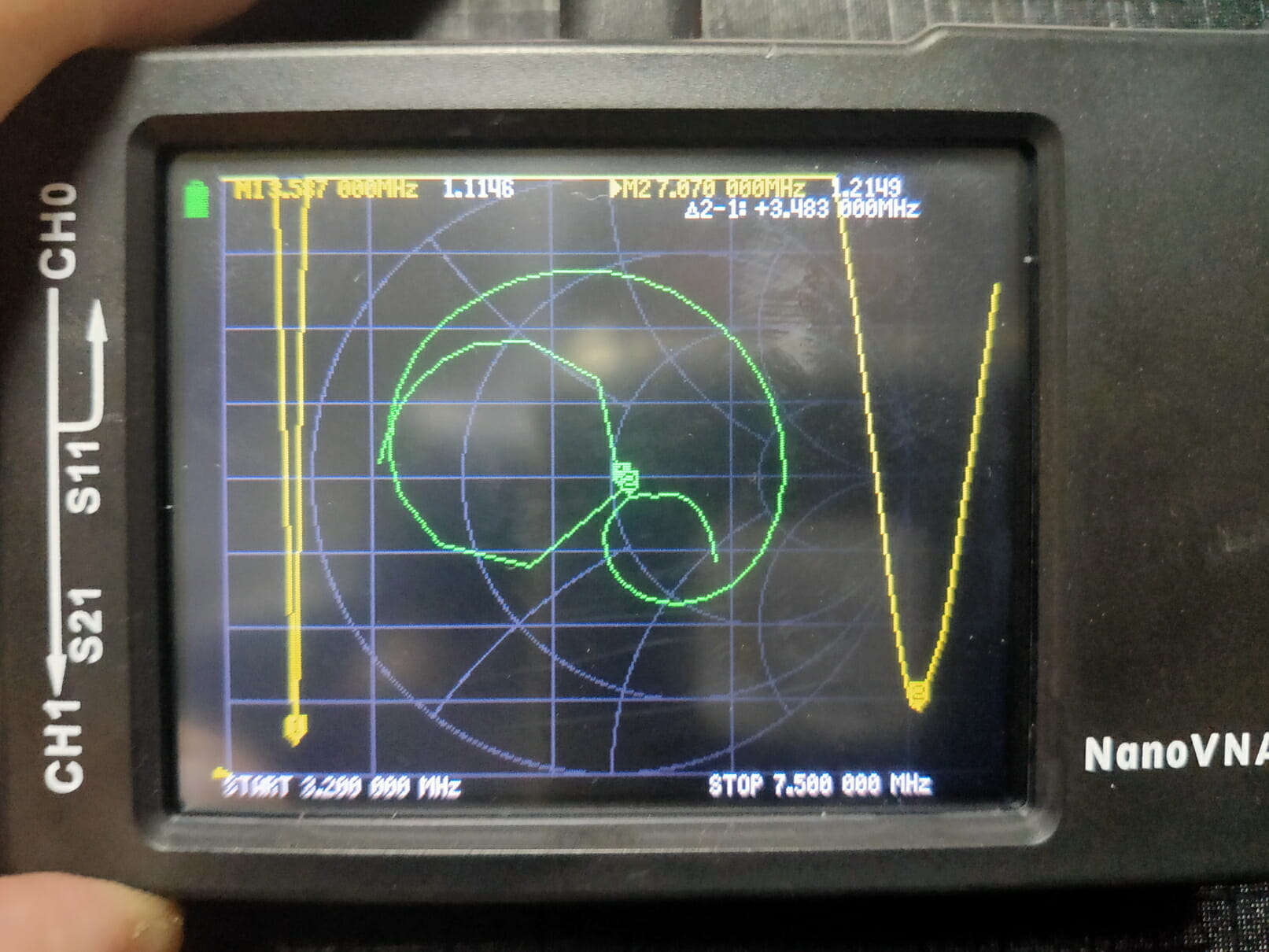

測定範囲を3.2MHzから7.5MHzまでに設定

3.587MHzと7.070MHzでSWRが綺麗に落ちてるようです。

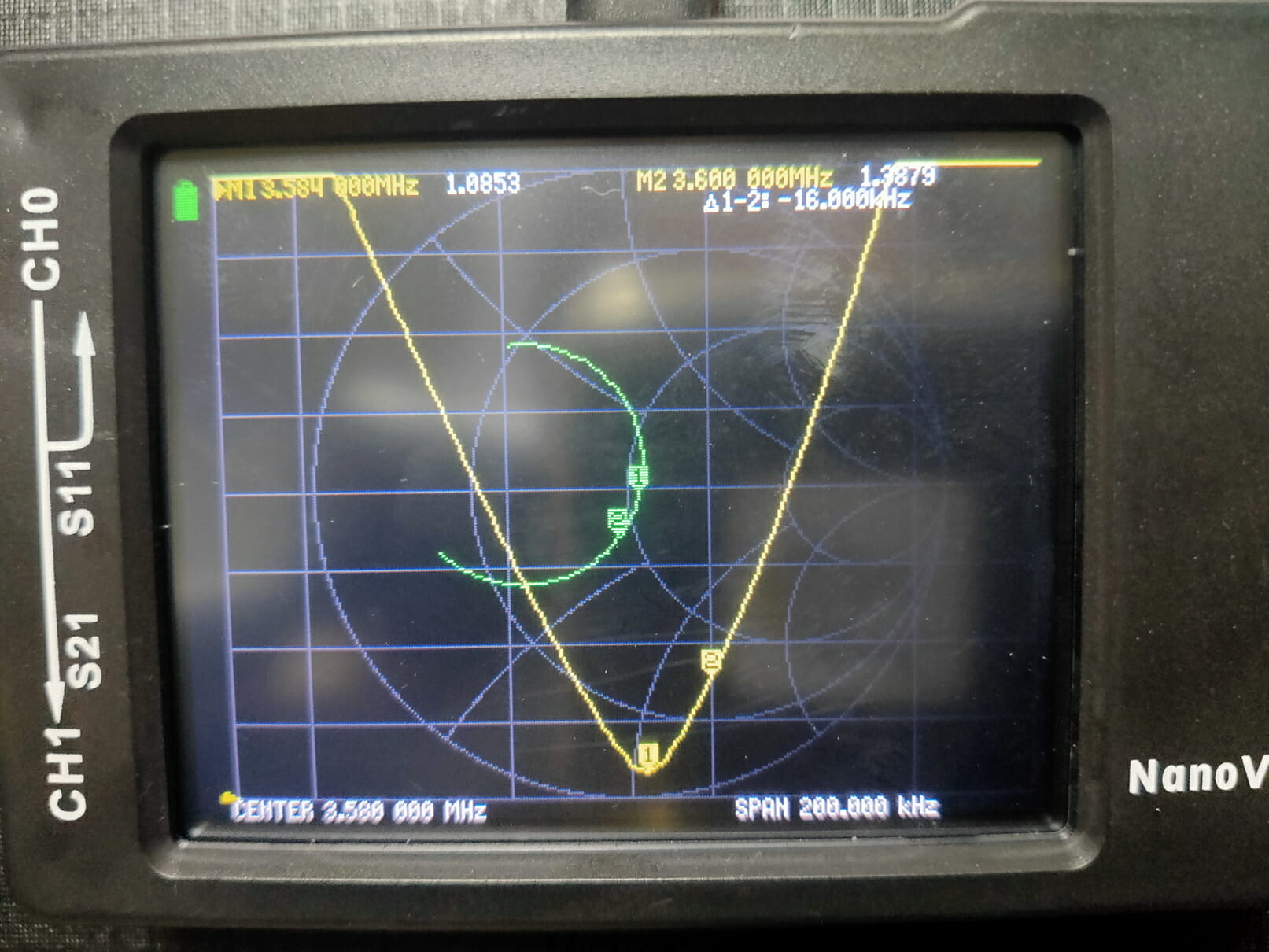

3.5MHz帯だけ抜いてみると

3.584MHzでSWR1.08

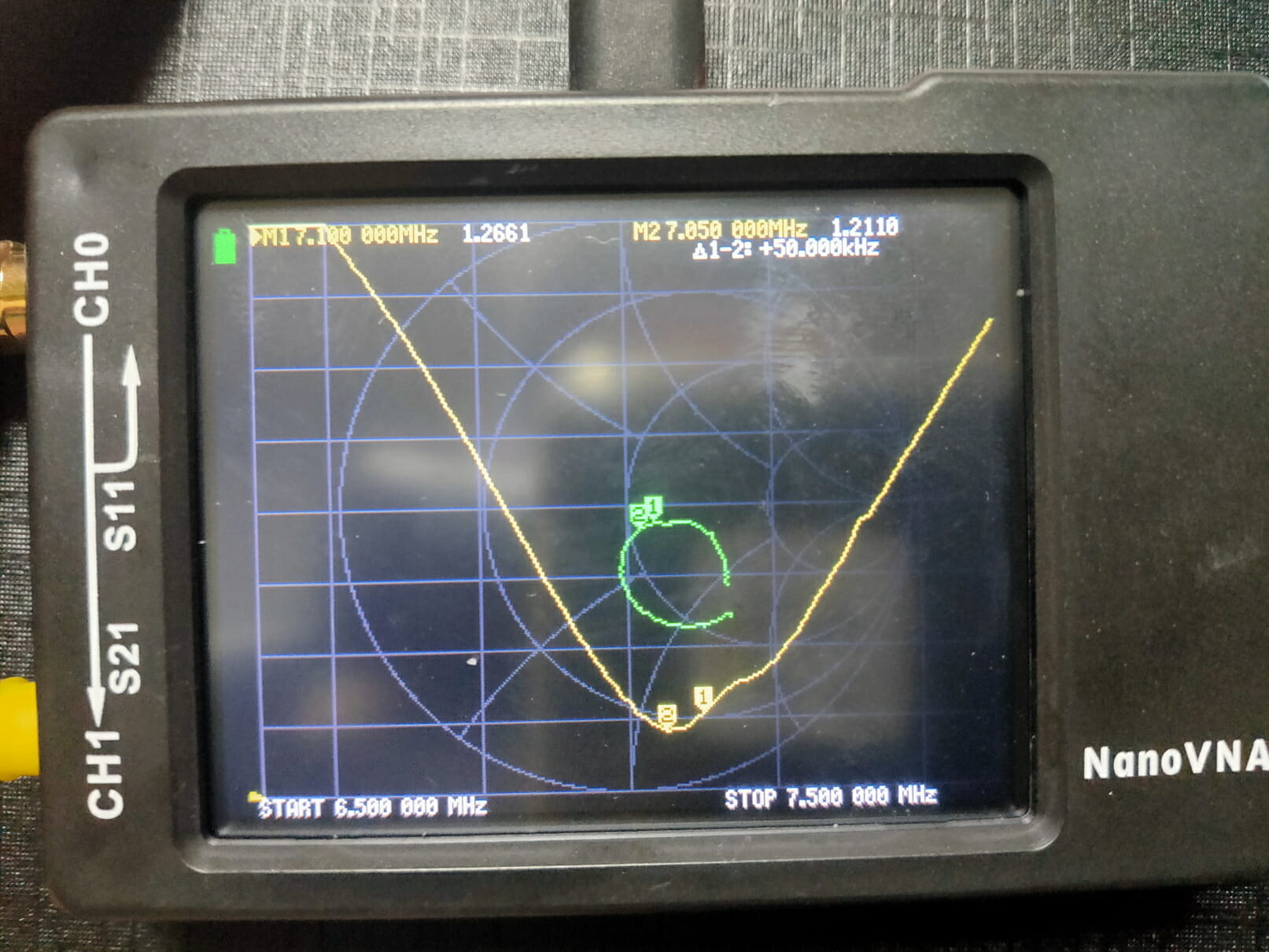

続いて7MHz帯

7.050MHzでSWR1.21
7.1MHzでSWR1.26

7MHz帯で歪みがあるのはワイヤーダイポールの上に少しだけロータリーダイポール730V-2Aの腕がかかってるからでしょう。

W735のバランを利用して14MHz帯のワイヤーを近々に張る予定です。
